网篦式格栅
作者:海舟绿能 发布日期2019-04-25 09:36

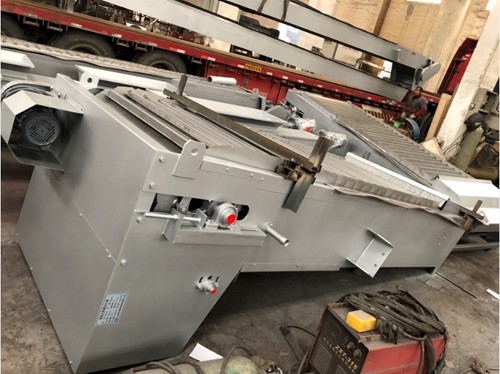

网篦式格栅

  产品介绍

  网篦式格栅能对水中的树枝、杂草、鱼类及各种悬浮物进行可靠地拦截和清除,广泛适用于各种生产生活供水系统、市政工程给排水系统,各种工业污水处理系统适用于城市污水处理、自来水行业、电厂进水口,同时也可作为纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专业设备,是目前技术稳定的固液分离设备之一。

  特点与应用

  转刷网蓖式网篦式格栅能对水中的果皮、杂草、悬浮物等容易缠绕难以卸料的杂质进行可靠的拦截和清除,有效应用于果汁制品厂、果酱制品厂、农作物制品厂等。相对于耙齿形式的细格栅,本产品优点:传动部件相对较少,工作可靠;采用便拆式结构,维护简单;设备有自洁机构,不易堵塞,不易被垃圾缠绕、容易卸料。

  主要特点

  1、结构简单:无水下传动部件,易于维护管理;

  2、运动无卡、堵:栅片具有自净能力;

  3、水下运动部件:均采用不锈钢材质制造,耐腐蚀性好,使用寿命长。

  4、动、静栅片:均为嵌插式,无需在断流的情况下进行栅片的更换、维护检修方便;

  5、分离效率高:格栅栅条间隙小,而且连续或间歇式运行,除渣效果好;

  6、操作条件好:本装置可为封闭结构,运行噪音低,不影响周围环境;

  7、安装方便:阶梯格栅为一体化结构,安装时整机放入渠沟内,十分方便。

  操作规程及注意事项

  1、一般情况下设备为自动控制运行,如需手动控制,只需按控制要求按下手动控制按钮即可进行操作,但运行管理人员必须经常巡视。

  2、操作人员必须做好当班设备运行记录。

  3、当出现故障报警时,立即切断电源,停机检查,当故障排除后,方可投入正常运行。

网篦式格栅

  4、格栅水下运动部件均为不锈钢,无需进行定期的防护保养,但机械传动部分及减速机必须进行定期的检查和加注润滑油或润滑脂。

  5、应定期检查运动部分有无卡、堵及紧固松动等异常现象,如出现上述情况应立即解决,及时消除事故隐患。

  设备保养

  1、除减速机外,其余需进行润滑的部位所使用润滑油或润滑脂按设备要求更换或清洗;

  2、调整连接传动部分的紧固螺栓。

  应用范围

  网篦式格栅主要用于较浅水渠进口处的固液分离,如给排水泵站、污水及雨水提升泵站、污水处理厂、水质净化厂等,机械格栅广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口,自动拦截并清除水中的漂浮物,下道工序的正常运行;网篦式格栅十分适合生活污水处理、纺织印染污水处理、屠宰、制糖、酿酒、食品加工废水处理、制革污水处理、造纸污水处理工程中的固液分离。

  1、城市污水中固体物的分离。

  2、纺织印染废水、屠宰废水、制革、造纸废水的固体清除。

  3、原毛及洗毛废水的固体清除。

  4、自来水取水点的进水口和热电厂冷却水进口处固体清除。

  网篦式格栅安装调试说明 :

  1、 设备起吊安装前先需检查的内容

  1.1  检查设备在运输过程中是否损坏现象。

  1.2  根据设备安装图检查基础尺寸是否符合要求,应;

  1.3  格栅井两侧于井顶部平台面应垂直,其垂直误差不超过 20mm;格栅井两侧应平行,其平行度误差不超过20mm。

  1.4  检查各预埋件位置、尺寸是否与图纸一致,预埋钢板应 与格栅井顶部平台平。以上内容检查完毕符合要求,既可安装就位。

网篦式格栅

  2、 设备安装的具体要求

  2.1  本机放入基础就位后,其安装角度应符合设计要求,格栅卸料口平面应与格栅井操作平台面平行,格栅墙板应与格栅井操作平台面垂直,设备安装的水平度误差小于1/1000,然后再根据安装图将设备与预埋件焊成一体,再将地脚螺母拧紧。

  2.2  在通电运行之前,先用手摇把插入电机尾部方榫内,按安全罩上箭头所示方向用手摇动电机,应无其他影响运行的因素存在。

  2.3  卸去安全罩,放松涨紧链轮,卸下减速机端链条,通电试 运转,看减速机的运转方向是否与安全罩上所示箭头方向一致,严禁反转。

  2.4  用涨紧链轮调节器调整链条的松紧度,并用涨紧螺杆调整 耙齿链的松紧度。

  2.5  检查减速机的润滑油是否到油面线,不足时用30#机械油加至油面线。

  2.6  装好安全罩,接通电源空载运转,应无抖动、卡阻现象 及异常噪音等,空载试运行后,再投入负载运转。

  主要特点

  ♦驱动装置采用摆线针轮或斜齿轮式减速电机直接驱动,噪声低、结构紧凑,运行平稳等特点;

  ♦机架为整体框架结构,刚性强,安装简便、日常维修工作置少;

  ♦耙齿规格两种,耙齿节距t=100、200mm;

  ♦设备操作简便,可直接就地/远程控制设备的运行;

  ♦为防止意外过载,设有机械剪切销和过电话流双重保护,使设备运行安全可靠;

  ♦当设备宽≥1500mm时,为设备的整体强度,将采用并联机的形式。

网篦式格栅

  网篦式格栅设备和耙齿的规格:

  网篦式格栅该设备按外型宽尺寸分为500~2000mm十五种。耙齿安装后栅隙分为1mm、3mm、5mm、10mm、20mm、等多种规格。

  网篦式格栅选型时可根据过水量任意提升高度,固液分离的总量和所分离物质的比重形状,颗粒度大小等因素选择设备型号,并同时选配不同栅隙的耙齿,特殊规格可另行设计制造。

  网篦式格栅主要特点:

  1.能量消耗低,噪音小,安装维修方便;

  2.机械、电气双重过载保护,安全可靠;

  3.采用独特的耙齿机构和导向机构,清除污物能力强;

  4.水下主要部件及传动部件采用不锈钢制成,机架采用碳钢制造,采用先进工艺表面防腐,使用寿命可达20~30年。耙齿材料有ABS工程塑料、PVC塑料、增强尼龙、不锈钢等,用户根据实际需要选用。

  网篦式格栅-造纸废水前期处理的得力帮手,现在经济的发展随之带来的是环境的污染?尤其是造纸行业水污染?造纸污水中含有大量的纸浆纤维?如果不对纸浆纤维进行回收?将有大量的纸浆进入污水处理系统中?严重影响污水处理系统的处理效果?同时造成纸浆浪费。因此造纸废水前期处理至关重要。

网篦式格栅

  纸浆纤维回收系统主要用于造纸白水的纤维回收?一方面进行白水循环减少白水的排放量?另一方面采用筛网、多圆盘过滤、气浮、沉淀等方法进行回收纸浆纤维?厂外纤维回收常采用筛网过滤的方法进行纸浆纤维的回收。筛网过滤设备就是:网篦式格栅。

  网篦式格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备?广泛用于自来水行业、电厂进水口?同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备。

  (1)格栅的主要工艺参数有栅距、过栅流速和水头损失。栅距即相邻两根栅条间的距离,栅距大于40mm的为粗格栅,栅距在20~40mm之间的为中格栅,栅距小于20mm的为细格栅。

  (2)过栅流速是指污水流过栅条和格栅渠道的速度。过栅流速不能太大,否则有可能将本应拦截下来的软性杂物冲过去,过栅流速太小,又可能使污水中粒径较大的砂粒在栅前渠道中沉积下来。

  (3)污水过栅水头损失指的是格栅前后的水位差,它与过栅流速有关。如果过栅水头损失增大,说明过栅流速增大,此时有可能是过栅水量增加,更有可能是格栅局部被堵死,需要及时清理。过栅水头损失减少,说明过栅流速降低,需要注意采取措施防止栅前渠道内积砂。

  1、格栅和水流形成35°角,因为折流的形成,即使厚度小于格栅缝隙的许多污物也能被分离出来。

  2、格栅装备有冲洗装置,挡耙装置,具有自净功能。

网篦式格栅

  3、圆柱形结构使格栅比传统格栅过水流量增大,水头损失减少,而且格栅前的堆积平面减少。

  网篦式格栅除污机由钢架本体,滤网组和传动链把方毛刷由下向上移动,清扫网面并带走污物送到排污口滑板,大部分污物由自重脱落,少数粘附地方刷的污物同逆向转动的圆刷清除排入污槽内,经水冲洗排出。 本设备具有过滤可靠,除污效率高,水流通畅,运行平稳噪声低,耗能低,占地省,使用寿命长,安装操作、维护方便,可实现全自动操作等特点。

  该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看管的情况下可连续稳定工作,设置了过载安全保护装置,在设备发生故障时,会自动停机,可以避免设备超负荷工作。本设备可以根据用户需要任意调节设备运行间隔,实现周期性

  运转;可以根据格栅前后液位差自动控制;并且有手动控制功能,以方便检修。用户可根据不同的工作需要任意选用。由于该设备结构设计合理,在设备工作时,自身具有很强的自净能力,不会发生堵塞现象,所以日常维修工作量很少。

  工作原理及结构

  设备主要由机架、传动机构、清渣板刷、拦污网篦、清理刷等部件组成。当水流通过网篦是水中的污染物被截流,清渣板刷在链条的牵引下由下向上清扫网篦表面的污物,到达池底后卸渣,少量附着在板刷上的污物被转动圆毛刷清除掉。

  特点

  1. 悬浮物有效拦截高达100%,无漏查现象。

  2. 结构简单,紧凑,维护方便。

  3. 网蓖为精密成形件,精密高,更换方便。

  4. 网蓖开孔率高。

  5. 板刷清理方便。

  定货说明

  1.注明设备材质,网蓖间隙要求。

网篦式格栅

  2.控制方式:时间控制或液位控制。

  用途及特点:

  GSWB型回转网篦式格栅除污机用于水利、电力等取水口处作精细滤水清污设备,能有效地清除水中的杂草、鱼虾等悬浮物,下道工序的正常运行。该型清污机具有结构紧凑、清污、维护简单等特点。

  转刷网篦式清污机属于精细过滤清污机械设备, 网篦式格栅除污机设置于粗拦污格栅后,对水中树枝、杂草、果皮、及漂浮物可靠的拦截和清除,广泛适用于果品厂、纺织、医药、化工其它工业系统及市政工程给排水系统,也可用于冶金、化工、石油、城建部门的取水工程,是目前国内水工机械清污滤网型主要设备之一。

  机械格栅现场检验和调试:

  安装后,按技术要求进行检验,其允差值符合规定的指标。

  检查和加注润滑油脂。

  在无水条件下,空载运行2小时,传动平稳,栅片运动位置正确、无卡位、突跳现象,过载装置动作灵敏可靠。

  安装流程:

  1、设备安装之前要对设备安装的位置进行检测查看,一定要做到符合设计要求才可以。

网篦式格栅

  2、两侧针齿条跨距(中心线)与导向轨、导轨导向跨距(中心线)的偏差不大于2mm。

  3、设备安装定位准确,安装角度(格栅与水平线的夹角)偏差不大于±0.5°,各机架安装联接牢固。

  4、设备安装平面位置偏差小于±20mm,标高偏差不大于±20mm,两侧符合设计要求。

  1、机架   2、检修孔盖板   3、牵引链   4、导向装罝    m5、电机护罩    6、驱动装置     7、耙齿    8、两侧挡板    9、底部挡板

  一、驱动装置采用摆线针轮或斜齿轮式减速电机直接驱动,噪声低、结构紧凑,运行平稳等特点;

  二、机架为整体框架结构,刚性强,安装简便、日常维修工作置少;

  三、耙齿规格两种,耙齿节距t=100、200mm;

  四、设备操作简便,可直接就地/远程控制设备的运行;

  五、为防止意外过载,设有机械剪切销和过电话流双重保护,使设备运行安全可靠;

  六、当设备宽≥1500mm时,为设备的整体强度,将采用并联机的形式。

  主要特点:

  网篦式清污机受电机驱动,运输链条带动板刷,作自下而上的移动,水流中被网篦截留的杂草与污物由板刷带走,经过骨架上的护板面输送到零米层以上,圆毛刷把板刷上的污物清理到冲渣槽内,实现清除水流中污物的全过程。

  1.清污机骨架为型钢焊接结构,由多段组合而成。检修时,可将整机吊出,也可分段吊出,检修方便。

  2.拦污网篦沿水流方向呈开放状态,水流畅通,拦污容易。

  3.传动部分为链式传动,具有传动紧凑、作用在轴上的载荷小、承载能力大、效率高、适用恶劣环境等优点。

  4.具有能防止过载和各种误操作的电气和机械双保护装置,与液位差检测控制装置配套使用,能实现自动化操作。

网篦式格栅

  网篦式格栅除污机对水中φ0.5mm以上的细枝、杂草、果皮及漂浮物可靠地拦截和清除,广泛适用于果品厂、纺织、医药、化工其它工业系统及市政工程给排水系统。具有过滤可靠,除污效率高,水流通畅,运行平稳噪声低,耗能低,占地省,安装操作等特点。

  主要由钢架本体,滤网组和传动链把方毛刷由下向上移动,清扫网面并带走污物送到排污口滑板,大部分污物由自重脱落,少数粘附地方刷的污物同逆向转动的圆刷清除排入污槽内,经水冲洗排出。

  网篦式格栅是通过格栅将固体与液体分离的一种除污机械。按安装的型式分固定式机械格栅、移动式机械格栅、顺水流机械格栅、逆水流机械格栅。那么,网篦式格栅在安装前需要注意哪些事项呢?

  注意事项一、在安装前需要检查渠道尺寸是否合格,格栅渠道两侧与底部的垂直度不得超过20mm,平面度误差不得超过25mm。检查预埋在渠道两侧墙壁上的620mm×150mm×16mm两块钢板;

  注意事项二、要很清楚的知道格栅安装时的定位允许偏差,平面位置偏差≤20mm,标高偏差≤30mm,网篦式格栅的轨道重合度允许偏差≤3mm,轨距允许偏差±2mm,倾斜度允许偏差1/1000。

  注意事项三、安装前需要对设备进行开箱验收,做出记录分析。另外还要检查主要材料、施工机具的准备和劳动力安排;其他配合工序已经完工;有特殊要求时,应在安装地点采取相应的措施;以及周边环境应具备设备安装的条件。

  网篦式格栅安装的维护使用过程中需要注意的事项:

  1、如果没有放置预埋件,可用膨胀螺栓直接将设备支座与地面联接固定。

  2、机械网篦式格栅在装卸过程中,应保持设备的水平,注意装卸索具等对设备的损伤并给予防护。

  3、应先根据网篦式格栅安装图、土建图,检查设备基础尺寸是否正确;

  4认真搞好格栅机的润滑工作,保持传动部件的良好润滑状态。电动机、减速机及轴承等各加油部件应按规定加换润滑油、脂。需要注意的是当设备在运行中禁止人工清料或润滑,禁止在传动链条防护罩附近逗留。

  5、做好格栅机定期检查,如电动机、减速器等运站情况,及时更换磨损件。同时应确定大、中修周期,按时保养。经常检查拨动支架组件是否灵活,及时排除夹卡异物,检查各部件螺丝是否松动。

  6、吊装到位后,注意调整设备与基础的对接口、流水槽和各地脚螺栓等相互位置关系。

  日常维护措施

  依据使用功能,需要对SEC/CRF 各四台格栅除污机进行日常的维护保养,以使得格栅除污机处于良好的使用状态中。

  (1)当水位差<200mm 水柱时,每隔8h,SEC/CRF 系统各启动一台格栅除污机,延时4min 启动另外一台。

  (2)按照电厂运行规定,当水位差>200mm 水柱时,启动一台除污机,延时4min 启动另一台。当一个工作循环结束后,水位差仍>200mm 水柱,再进行新的一轮循环。

  (3)每个季度对每台格栅除污机进行季度维护保养(主要是动作试验观察是否存在异常)。

  (4)每年度对每台格栅除污机进行年度维护保养(包括清理水室底和格栅上的污物;检查格栅中心线与轨道中心线对中偏差是否超过±3mm;检查轨道全长的直线度是否超过±3mm;水室两侧导轨内侧距离是否在3600~3602mm 以内)。

  (5)五年全面检查(除去每年的年度机械检查项目,还需更换齿轮箱润滑油)。
