阶梯式格栅

    产品介绍

    阶梯格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理，特别适用于印染污水中去除纤维类状垃圾。以及自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国先进的固液筛分设备之一，填补了国内空白。

    1、设备选型

    阶梯格栅机的要求，我公司的GF型格栅除污机，其结构形式、主要技术参数等均能符合招标文件中使用要求。该设备已使用在我国山东昌邑污水处理厂、常州武南污水处理厂中选用，其销售网已遍布全国各地，市场占有率高。

    2、结构与性能

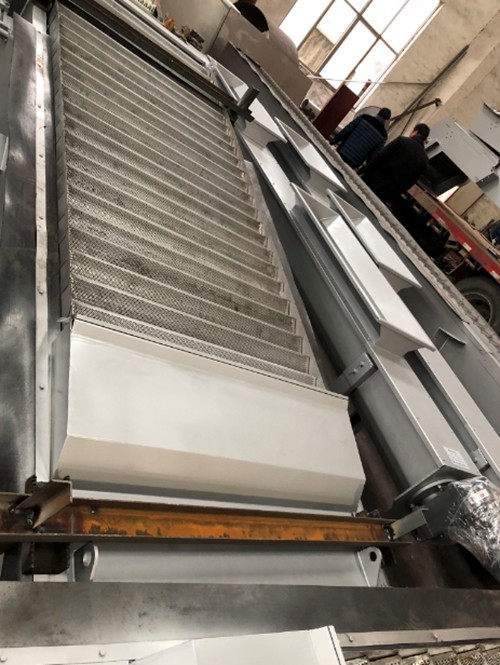

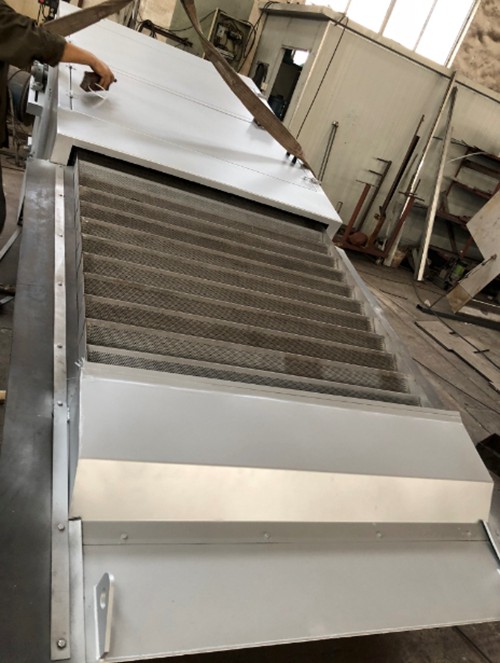

    阶梯格栅机能清除漂浮物、纤维物质，运行时不堵塞雍水，能将栅渣清除干净。主要由驱动装置、机架、传动链轮、牵引链条、网板及电气控制柜等主要部件组成。工作时网板在二侧传动链条的带动下，自下而上将整个渠道宽度范围内的污物向上提取，抵达上部时，通过链轮的转向功能，自动完成卸污工作。

    阶梯格栅除污机有可靠的清污效果，在结构设计上有可靠的自净能力，无污物缠绕、卡滞现象，且格栅底部没有污物堆积形成死角。阶梯格栅除污机适应24h续工作的使用要求。

    （1）驱动装置

    阶梯格栅机的驱动装置位于机架上部，除传动装置外，其余均采用不锈钢材料制造。驱动装置采用轴装式减速机，在机架二侧设置螺旋式调节装置，以作调整传动链条张紧用。

    驱动电机适用于电源380V/三相/50Hz，防护等级为IP55，绝缘等级为F级，电机额定功率比实耗功率大10%。具有过载保护装置。

    传动轴的设计具有足够的强度和刚度，以承受弯矩和扭矩同时作用的载荷。

    （2）机架

    整个格栅部件直接安装在渠道上，水中的固体物由网板串接成的滤带捕获，送至除污机驱动装置后部的较高位置后排出。同时一个旋转的刷子还对网板进一步清洁。

    阶梯格栅除污机的机架为采用不锈钢板与型钢焊接成一整体式刚性结构，焊接后的清污机机架为一刚性整体，并具有足够的强度和刚度，在规定水位差的工况下不发生扭曲变形现象，机架材料全部采用不锈钢，二侧板间隔一定距离设置横撑，设备安全可靠运行。

    焊接后的格栅机架为一刚性整体，具有足够的强度和刚度，在1.0米水位差的工况下不发生扭曲变形现象。机架的两侧与格栅井之间留有间隙，通过机架的两侧橡胶封板来防止漂浮垃圾通过。机架二侧设置安装连接支座，与基础平台之间用膨胀螺栓安装固定。

    （3）牵引链及链轮

    用于传动的牵引链采用不锈钢制造，链具有足够的断面尺寸，牵引链破断强度不小于牵引力的5倍。传动用的牵引链轮及导向装置（非链轮），分别置于机架两侧的上部和下部，水下导向装置的形式，在结构上有可靠的设施防止栅渣等污物的缠绕。导向装置是非链轮机构。

    （4）网板

    网板采用不锈钢制造，网面为规则排列的小孔。网面具有过水与截污的功能，台阶面能截留较大的污物。

    整个台阶式网板滤带面具有足够的过水通道，以过水面积和流量满足设计要求，污水通过栅隙流速小于1m/s。

    （5）清洁刷

    清洁刷设置于网板的回程的起点，由单独的减速电机驱动，在滤网运动的同时，对网板外表面进行助卸与清洗，清洗刷毛由尼龙材料制成。

    （6）冲洗装置

    阶梯格栅机配置孔板冲刷装置，以确保卸料后的回程孔板不粘附污物，消除对网孔的堵塞。

    3、电气控制

    网板式格栅除污机的配套就地控制柜，箱体材质为不锈钢。

    网板式阶梯格栅除污机的电气控制具有手动、自动、手动自动切换、急停、切断、报警等功能。网板式阶梯格栅除污机的电气控制具有过载保护功能，一旦出现故障，向控制中心发出报警信号。

    4、参考标准

    CJ/T3048-1995平面格栅除污机

    HJ/T262-2006格栅除污机（环保总局标准）

    JB2932-86水处理设备制造技术条件

    JB/ZQ4000.0-8切削加工件通用技术条件

    特点与使用条件

    该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可连续稳定工作，及其本身设置了机械过载安全保护装置，在设备发生故障时，剪切销剪断，可以避免设备超负荷工作，损坏设备部件。

    本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。

    由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

    该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。

    本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。

    由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

    一种截留废水中粗大污物的预处理设施。是由一组平行的金属栅条制成的金属框架，斜置在废水流经的渠道上，或泵站集水池的进口处，用以截阻大块的呈悬浮或漂浮状态的固体污染物，以免堵塞水泵和沉淀池的排泥管。截留效果取决于缝隙宽度和水的性质。格栅栅条间的空隙宽度可根据清除污物的方式和水泵的要求来设定，人工清除格栅间隙一般为16～25mm。沉砂池或沉淀池前的格栅一般采用15-30mm，为40mm。常用的机械清渣设备有三种，即链条式、移动式及钢丝绳牵引式格栅清污机。按格栅栅条间距的大小不同，格栅分为粗格栅、中格栅和细格栅3类。按格栅的清渣方法，有人工格栅、机械格栅和水力清除格栅三种。按格栅构造特点不同可分为抓耙式、循环式、弧形、回转式、转鼓式、旋转式、齿耙式和阶梯式等多种形式。

    格栅设备一般用于污水处理的进水渠道上或提升泵站集水池的进口处，主要作用是去除污水中较大的悬浮或漂浮物，以减轻后续水处理工艺的处理负荷，并起到保护水泵、管道、仪表等作用。当拦截的栅渣量大于0.2m3/d时，一般采用机械清渣方式；栅渣量小于0.2m3/d时，可采用人工清渣方式，也可采用机械清渣方式。格栅的应用在建筑施工、设计装潢、污水处理、工程应用等领域有广泛的用途。机械格栅可连续分离废水中的悬浮固体，效率高、运行稳定，小网格前后水位差，保护电源设备，机械格栅一般安装在通风良好的格栅区，大中型格栅要求配置设备安装，方便日常设备维护和网格除渣。

    调试试运行

    空负荷调试试运行：格栅应先进行空负荷调试试运行，运行时间不得少于1小时。在试运行中，应注意以下情况的观察：

    1）、电动机、减速机的温升及异常声响的产生；

    2）、传动装置有无振动、冲击和不正常声响的产生；

    3）、运动部分有无卡、堵、松动等异常现象，特别应注意连杆与动栅片架边板连接配合处松动情况；

    4）、动、静栅片运动位置是否满足设计要求；

    5）、用于栅片动作控制系统电气装置的可靠性和准确性；

    6）、整机操作控制系统电气装置的可靠性、安全性及动作的准确性；

    若出现以上所列的情况，应及时停机检查，维护更换、消除隐患。

    设备保养

    1、除减速机外，其余需进行润滑的部位所使用润滑油或润滑脂按设备要求更换或清洗。

    2、调整连接传动部分的紧固螺栓。

    阶梯式格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国的固液筛分设备之一，填补了国内空白。

    阶梯式格栅是对国外技术消化后，结合国内污水处理工程的具体情况，由我厂自行研究、开发、制造的一种新型格栅。它挂广泛应用于城市污水及工业废水中的漂浮物和悬浮物的清除，也可以用于泵站污物的清除，是水源处理的理想设备。阶梯式格栅主要由动格栅、静格栅、动力及传动装置、电气控制系统四部分组成，动、静格栅为锯齿形状交替布置，通过传动机构驱动动格栅做偏心回转运动，将污物从静格栅的一个台阶送到上一个台阶，直至到格栅顶部落入接污槽内。

    工作原理:

    阶梯式格栅是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。

    耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

    按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保持水流畅通流过。整个工作过程是连续的，也可以是间歇的。

    特点：

    阶梯式格栅的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。

    由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

    技术参数和选型：

    1．设备和耙齿规格

    设备规格按机宽尺寸分HF300-3600型。机宽超过1800mm，则做成并联机。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质。

    2．设备长短规格

    设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。特殊规格另行设计。

    阶梯式格栅是对国外技术消化后，结合国内污水处理工程的具体情况，由我厂自行研究、开发、制造的一种新型格栅。它广泛应用于城市污水及工业废水中的漂浮物和悬浮物的清除，也可用于泵站污物的消除，是水源处理的理想设备。阶梯式格栅主要由动格栅、静格栅、动力及转动装置、电气控制系统四部分组成。动、静格栅、为锯齿形状交替布置，通过传动机构驱动动格栅做偏心回转运动，将污物从静格栅的一个台阶送到上一个台阶，直***格栅顶部落入接污槽内。

    阶梯式格栅系列之所以获得成功并被广泛接受，在于其性能优异，操作易懂，清理方式简便(利用逆流原理，栅片得以自我清理)，无需另设冲洗装置，维修方便，可处理大容量栅渣，运行可靠。

    阶梯细格栅一般用于污水处理厂细格栅渠，是一种新型细格栅，拦截细小漂浮物，适用于井宽、井深不大的场合。特点是采用不锈钢孔板制成阶梯式滤网，不会产生垃圾缠绕现象，除污效果好。链条采用全封闭结构，污水中的杂质不会进入链条轨道，运转时不会产生常用细格栅经常会产生的堵塞现象。

    孔板之间衔接紧凑，连接缝隙小，不会产生漏渣现象。上部清渣处设有清渣转刷，并配有高压水冲洗，清渣。产品特点a.板网链形成的过滤网拦污效果好，除污，***小过滤精度可以达到5毫米。b.操作简单，故障率低，与耙齿格栅相比易损件大为减少，使用寿命长。c.卸渣干净，无缠绕现象，从而极大的提高了过滤效率。d.运行平稳，噪音低；转动部件轻便，耗能低。e.过滤板网可以根据用户使用情况选择网眼形状、材质。拦截的栅渣种类比其他格栅更为广泛。f.结构简单，安装维护方便。g.设有过电流过载保护，安全可靠。h.自动化程度高，能实现远程监控。

    主要结构回转式网板格栅除污机，包括倾斜设置的框架型机架，安装在框架型机架上的阶梯形回转体系、转刷装置、冲洗装置，阶梯形回转体系由框架型机架下部的下导轮、框架型机架上部的与主轴的主链轮装配在一起的减速机、框架型机架中部的链条网板装置构成，链条网板装置由滚轮连接相互协接的若干网板折弯成形的梯形部件而成；框架型机架上部另设有第二台减速机，与转刷装置装配一体，本设备解决了阶梯式机械格栅动、静栅片交替运行易被杂质堵塞的弊病，阶梯网板作回转运动将污物捞出水体的同时，还使梯形网板与转刷装置始终保持清洁状态，延长了格栅的使用寿命，结构简单，外观整洁。

    使用范围：

    1、城市污水中固体物的分离

    2、纺织印染废水、屠宰废水、制革、造纸废水的固体清除。

    3、原毛及洗毛废水的固体清除。

    4、自来水取水点的进水口，热电厂冷却水进口处固体清除。

    该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可连续稳定工作，全过水断面清污。

    每2米一道齿耙，齿耙线速度6米/分钟，清污效率高。栅体过梁支撑于混凝土基础之上，使清污机整机运行平稳，工作可靠。

    齿耙插入栅条一定深度，把附着在栅条上的污物带到清污机顶部，完成翻转卸污动作，保持过水断面清洁无污物。

    牵引链条一般为全不锈钢材质水下工作无锈蚀，免维护。

    设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自动停机，可以避免设备超负荷工作。

    本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

    用途

    本机型适用于污水处理厂、自来水厂、雨水泵站等进水渠道(井)，拦截水中的漂浮物，水泵和后续工作正常运行，是先进的拦污设备。

    特点

    由于阶梯式格栅的栅条放置在牵引链的中间位置，改变了齿耙在清捞过程中的运动方向，齿耙作栅前向上、栅后向下的循环回转运动，避免把硬物带入底部而将齿耙及牵引链卡死;

    在减速机输出轴端的链上安装了过载保护安全装置，以避免因意外原因过载而损坏设备;

    由于阶梯式格栅回转链配带多个除污齿耙，使得除污效率高，清污。

    结构简单、运行可靠、安装维护方便，可实现自动化运行。

    主要由驱动装置、机架、栅条、托渣板、牵引链、齿耙组成。在电动机的驱动下，通过减速机及传动链，带动齿耙牵引链作回转运动，固定在牵引链上的除污齿耙在牵引链带动下，在栅后向下运行到栅条底部，经过光轮后翻转到栅前迎水面的位置并插入固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着牵引链的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶内，完成除污过程，液体则通过栅条的间隙流过，整个工作状态连续循环进行。

    定货说明：

    1.注明主机架体的材质（碳钢或不锈钢）。

    2.注明设备宽度、深度、栅隙及安装角度。

    3.本公司有栅车与输送机等配套，需要请注明。
