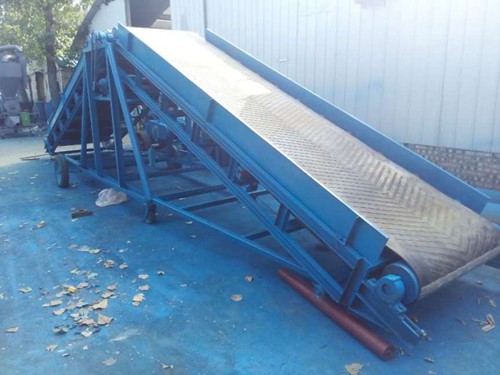

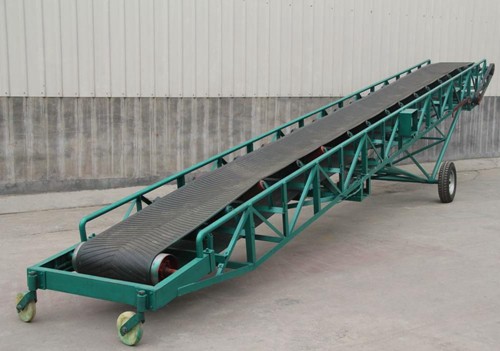

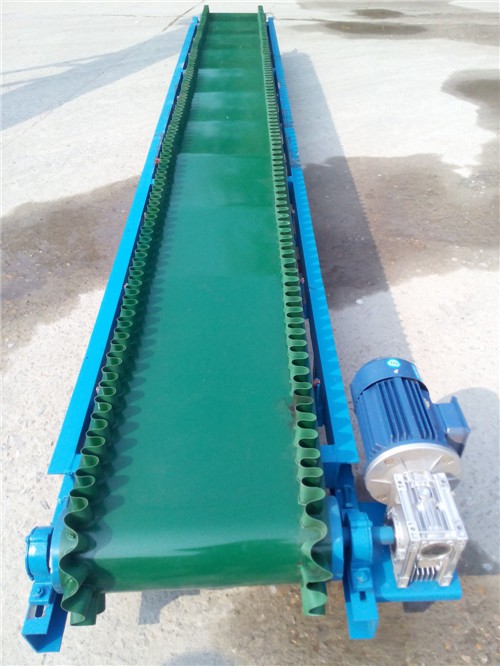

皮带输送机

    产品介绍

    皮带输送机，也就是皮带机，主要用于对货物以及物料进行装卸、传送和运输，主要用于矿产开采、港口码头中。随着技术的发展，皮带输送机在其它领域也发挥着重要的作用。

    点检对于提高和维持皮带输送机的设备性能的重要途径，可以通过点检准确的掌握设备的状况，预防事故发生，减少停机时间，正常生产。本文分享皮带输送机的点检部位及其点检标准。

    主要点检部位

    皮带输送机的主要点检部位有液力耦合器、联轴器、减速机、滚筒、皮带、机架、托辊、拉紧装置、皮带逆止器、和溜槽等。

    点检标准

    液力耦合器

    护罩

    外表干净卫生无积尘、油污、煤泥等。

    外观良好无变形、破损、开焊、锈蚀、漆皮掉落等现象。

    固定支架无缺陷、开焊、螺栓固定牢固可靠。螺栓为M10*30mm，扭矩为72Nm。

    声音

    无异常噪音。

    壳体

    外表干净卫生无积尘、油污、划伤等现象。

    油位占总体积75%，上加油孔倾斜25度与油面平。

    易熔塞完好无损、无渗油现象。达到100℃压力大于1.4±0.2Mpa时，则防爆塞的薄金属片破坏而泄压，运行停止。

    液力耦合器对轮间隙，轴向2-4mm，径向0.5mm。

    油质符合32#汽轮机油，无变色，浑浊，乳化等变质现象。

    联轴器

    声音

    运行中响声轻松、均匀、无干磨、撞击声响。

    护罩

    外表干净卫生无积尘、油污、煤泥等。

    外观良好无变形、破损、开焊、锈蚀、漆皮掉落等现象。

    固定支架无缺陷、开焊、螺栓固定牢固可靠。螺栓为M10*30mm，扭矩为72Nm。

    联轴器

    长爪完好、无响声、磨痕、与轴固定良好。

    梅花垫完好，无明显老化、龟裂、破损、磨损现象。

    运行中无异常气味和冲撞击异常响声。

    减速机

    外壳

    外表卫生干净无积尘、油污、漆皮掉落、锈蚀等现象。

    外表无裂纹，无渗油现象。

    固定螺栓齐全，固定牢固可靠；固定螺栓M12*60mm，扭矩为84Nm。

    箱体与机座连接处径向、轴向测振点测振，振幅不超过0.1mm。

    箱体输入轴测振点做径向、轴向、垂直测振，振幅不超过0.1mm。

    各端盖、孔、油径密封部位无渗油、漏油现象。

    设备铭牌完好，无破损、变形现象；且干净、清楚、清晰。

    呼吸孔无堵塞现象。

    油位显示在油镜上下刻度之间。

    轴承

    设备运转时无杂音，且声音轻松均匀。

    各轴承部位分上、下、左、右测量温度一样，且不超过65℃。

    运行过程中，发现温度超过正常温度且又不断上升时应及时通知钳工检查。（正常温度为45℃）

    齿轮油

    齿轮油规格符合要求。

    油脂应无变色、浑浊、进水乳化、流动正常等现象。

    油温应不超过65℃。

    安装底座

    底座无开焊、变形、漆皮脱落、锈蚀等现象。

    减速机固定连接处径向、轴向测振点测振，振幅不超过0.1mm。

    减速机固定连接处应无缝隙。

    固定螺栓齐全，固定牢固可靠；固定螺栓M20*90，扭矩为410Nm。

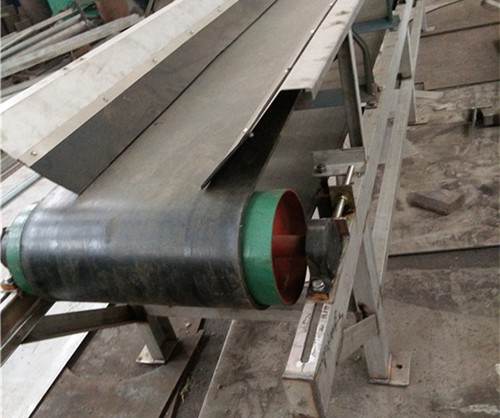

    滚筒

    外观

    金属表皮平整光滑、无凸凹、变形、严重磨损、蚀洞现象。

    滚筒橡胶表面完好，花纹清晰，无脱层、破损现象。

    轴与滚筒联结盘、键条稳定，无松动痕迹，锁丝紧固。

    轴承座

    设备运转时无杂音，且声音轻松均匀。

    轴承分上、下、左、右测量温度一样，且不超过65℃。

    运行过程中，发现温度超过正常温度且又不断上升时应及时通知钳工检查。（正常温度为45℃）

    轴承座外观

    外表卫生干净无积料、油污、灰尘等。

    与机架联结螺栓紧固、无松动、裂纹等现象。

    设备运行无摆动、振动现象，径向轴向振幅不超过0.1mm。

    皮带

    皮带接口平直、牢靠、无起翘、脱皮、开裂等现象。

    表皮完好、无破损、断裂、脱层等现象。

    边缘平齐完好，无刮伤、毛边、断裂或其它的损伤。

    运行中松紧适度，运行平稳、不打滑、不跑偏、配重上下移动灵活、无异常的橡胶气味。

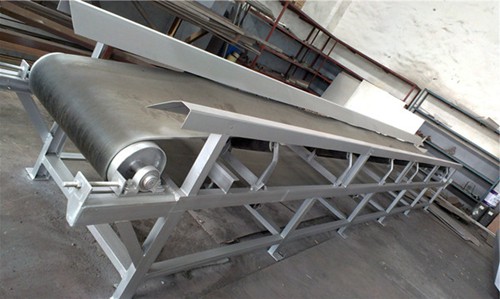

    机架

    外表卫生干净整洁、无积尘、油污、煤泥等。

    外观良好无变形、破损、开焊、锈蚀、漆皮掉落等现象。

    两侧平定、平行、平行高度、偏差0.5-1mm。

    与滚筒轴承座、托辊架联结螺丝紧固。

    运行中无异常振动或其他异常声响。

    托辊

    外观

    包括槽形、过渡、平行、缓冲、调心等各种托辊，表面平整、光滑、无蚀洞、破损现象。

    缓冲托辊橡胶圈完好，无缺损及重度磨损现象。

    安装稳妥、无缺损、掉落现象。

    支架完好、无变形、扭曲、折断等现象。

    调偏支架、调整灵活、可靠。

    各种托辊架无刮伤皮带现象。

    声音

    设备运行中轴承响声轻松均匀、无干磨、刮擦、冲撞强击音响。

    拉紧装置

    外观

    外表卫生干净、无积尘、油污、煤泥等。

    支架、护栏、踏网完好、无变形、开焊、漆皮脱落现象。

    重锤滑轨完好、垂直平行、固定良好、无变形、弯曲、裂纹、损坏现象。

    重锤在滑行道轨内行动自如、灵活、无长滞现象。

    重锤位置在滑道中部、不得距上距下过速。

    重锤的重量应符合皮带张紧要求。

    护罩

    防护钢丝绳齐全完好、长度、绳卡齐全、紧固。

    外表上卫生干净、无积尘等杂物。

    支架盖板完好、无变形、开焊、漆皮脱落等现象。

    联接螺栓紧固、螺丝M12*30mm，扭矩为84Nm。

    运行中无抖动，异常现象。

    皮带逆止器

    行程在300-500mm之间。

    皮带无破损、撕裂现象。

    行走支架无开焊、变形现象。

    溜槽

    槽内无积料、无破损、脱料现象。

    表面干净，漆皮良好。

    下料通畅，无漏料现象。

    在皮带机的日常点检中要注意以上部位的检查，发现异常及时处理，设备的正常运行。

    功能：

    可实现单点、多点出料；

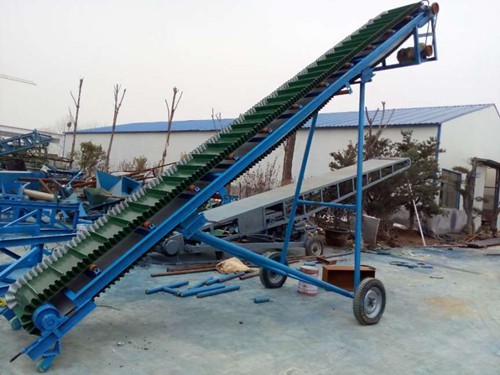

    可实现水平或倾斜说输送，倾斜角度取决于输送的物料和皮带类型；

    可实现正、逆向输送；

    可配置清理刷；

    可选配皮带秤；

    控制系统：可配置测速、急停置、温度探测、防跑偏等装置

    皮带机打滑原因

    1）皮带表面进水

    由于自然环境变化、现场地面冲洗、设备维护等方面的原因，在皮带非工作面粘附了水、油、冰、霜等具有一定润滑作用的附着物，随着皮带运动至主滚筒，两者之间的接触条件会发生改变，水流起到了润滑作用导致摩擦系数会大大减小。当水流在主滚筒积聚较多后，皮带受到的摩擦力不足，不能支持皮带向前运动，此时皮带速度就会减小，发生皮带打滑。

    2）主滚筒包胶损坏

    滚筒包胶是皮带输送运输系统中的重要组成部分，包胶后的滚筒能有效改善输送系统的运行状况，保护金属滚筒不被磨损并增大皮带与滚筒间的表面摩擦力，能有效地防止滚筒与皮带之间的滑动摩擦，减少皮带打滑现象。但当皮带机运行多年后，包胶材料老化发生变形或严重磨损后，其与皮带之间的摩擦系数会急剧减小，这就会引起皮带打滑。

    3）皮带张紧力不足

    假如皮带没有足够的张紧力，主动轮与皮带之间就不会产生足够的摩擦驱动力，也就不能牵引皮带及负载运动。

    皮带输送机的拉紧装置通常包括螺旋拉紧、液压拉紧、重锤拉紧和车式拉紧几种结构。螺旋或液压拉紧装置的行程不够或调整不当，重锤拉紧和车式拉紧装置的配重重量不够，机构卡涩均会造成皮带输送机张紧力不足，引起打滑。

    4）机头溜槽发生堆料事故

    皮带机机头溜槽发生堆料后，如因堆料保护开关失效，物料在机头越堆越多，甚至将机头及附近地面埋掉，从而压死皮带。随着主滚筒的不断运动，与之接触的一段皮带温度会急剧升高，短短几分钟就能磨断皮带，从而带来较大经济损失并危及人身安全。

    当前皮带机在矿山、冶金、煤炭等行业中被大规模采用，因其安装精度不像机床、大型电机等精密设备一样要求很高，故有些用户会选择自己动手。但皮带机的安装并不是没有精度要求，一旦出现问题，将会给之后的调试和验收工作带来不必要的麻烦，生产中也很容易引起胶带跑偏等事故。

    皮带机的安装大致可分为以下几个步骤。

    1、安装前的准备工作

    首先，要熟悉图纸。通过看图纸，了解设备的结构，安装形式、零部件的组成及数量、性能参数等重要信息。然后再熟悉图纸上重要的安装尺寸，技术要求等。如果无特殊安装要求，皮带机的通用技术要求为：

    （1）机架中心线与输送机纵向中心线应重合，其偏差不大于2mm。

    （2）机架中心线的直线度偏差在任意25米长度内不应大于5mm。

    （3）机架支腿对地面的垂直度偏差不应大于2/1000。

    （4）中间架的间距允许偏差为正负1.5mm，高低差不应大于间距的2/1000。

    （5）滚筒横向中心线与输送机纵向中心线应重合，其偏差不大于2mm。

    （6）滚筒轴线与输送机纵向中心线的垂直度偏差不应大于2/1000，水平度偏差不应大于1/1000。

    设备倒运工作

    由于在上工程期间，外购的大量设备不可能放在施工现场。这就要求把需要安装的设备挑出来，做好标记，以备吊装。倒运前，尽量把要安装使用的设备全部找出，一次倒运到位，既节省了汽车的台班费用，又提高了工作效率。设备倒运、吊装到位后，还要勘察安装现场，消除影响设备安装的不利因素。

    2、设备的安装

    一条皮带机能否达到设计、安装要求并能正常平稳运转，主要取决于驱动装置、滚筒以及尾轮的安装精度，皮带机支架的中心是否和驱动装置及尾轮的中心线重合，所以安装时的放线尤为重要。

    （1）放线

    我们可用经纬仪在机头（驱动装置）和机尾（尾轮）之间打出标记，再用墨斗逐点弹线，使机头和机尾之间的中心线连成一条直线，用此方法放线能较高的安装精度。

    （2）驱动装置的安装

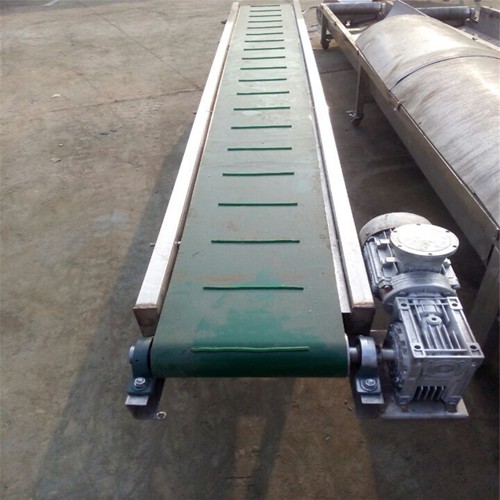

    驱动装置主要由电机、减速机、驱动滚筒、支架等几部分组成。

    首先，我们把驱动滚筒和支架组装、放置到预埋板上，在预埋板与支架之间放置钢垫板，用水平仪找平，支架的四个点之间的水平度小于等于0.5mm。

    然后，找出驱动滚筒的中分线，把线坠放置在中分线上，调整驱动滚筒纵向和横向中分线与基础中心线重合。

    在调整驱动滚筒标高时，还要考虑为电机、减速机标高的调整预留一定的余量。由于电机与减速机的连接在设备制造时已经在支架上调整完毕，所以我们的任务是找正、找平，并减速机与驱动滚筒之间的同轴度。

    调整时，以驱动滚筒为基准，由于减速机与驱动滚筒的连接为尼龙棒弹性连接，同轴度的精度可适当放宽，调整至径向小于等于0.2mm，端面不大于2/1000。

    （3）尾轮的安装

    尾轮由支架和滚筒两部分组成，其调整步骤与驱动滚筒相同。

    （4）支腿、中间架、托辊支架、托辊的安装

    皮带机支腿大部分形状为H型，其长度和宽度根据皮带长度和宽度、皮带运输量等的不同而不同。

    下面，我们以宽度为1500mm支腿为例，具体操作方法如下：

    ①先量出宽度方向的中心线，做出标记。

    ②把支腿放在基础上的预埋板上，用线坠垂线，使支腿宽度方向的中心线与基础中心线重合。

    ③在基础中心线上任意一点（一般以1000mm以内为宜）做一标记，以此标记为基点，用盒尺分别测得此点到两支腿的距离，根据等腰三角形原理可知，当两尺寸相等时，支腿即找正。

    ④焊牢支腿，即可装中间架，它是由10或12号槽钢制作而成，在槽钢宽度方向上钻有直径12或16mm的排孔，是连接托辊支架用的。中间架与支腿的连接形式为焊接，安装时应用水平仪测量，以中间架的水平度和平行度，平行度方向上的两槽钢，上面的排孔要采用对角线测量法进行对称度的找正，以托辊支架、上调心支架的顺利安装。

    ⑤把托辊支架装在中间架上，用螺栓连接，把托辊装在托辊支架上。需注意的是，在落料口的下方的托辊为四组橡胶托辊，起缓冲、减震作用。

    ⑥把下平行托辊和下调心托辊装上。

    3、附件、安全装置的安装

    附件的安装必须在支架上放上皮带后才可进行。附件包括导料槽、空段清扫器、头部清扫器、防跑偏开关、溜槽、皮带拉紧装置等。

    （1）溜槽和导料槽

    溜槽装在落料口上，下面与导料槽连接，导料槽装在机尾皮带的上面。矿料由落料口进入溜槽，再由溜槽进入导料槽，导料槽把矿料均布在皮带的中心方向，防止矿料迸溅。

    （2）清扫器

    空段清扫器装在机尾下皮带，起清扫下皮带矿料的作用。

    头部清扫器装在机头滚筒的下部，起清扫上皮带矿料的作用。

    （3）拉紧装置

    拉紧装置分螺旋拉紧、垂直拉紧、水平车式拉紧等。螺旋拉紧与机尾支架为一体，由螺母和丝杠组成，一般用于短皮带。垂直拉紧和车式拉紧用于较长皮带。

    （4）安装装置

    安全装置包括头部护罩、尾部护罩、拉绳开关等。安全装置装在皮带机的转动部位，起保护作用。

    经过以上方法和步骤的操作，并一定的精度范围，通过空负荷和负荷试车，并对皮带跑偏进行调整，即可平稳安全的运转。

    皮带运输机在输送过程中，由于种种原因，经常会有石子、砂子在输送过程中，有撒料情况的发生，不仅浪费资源，污染环境，也在一定程度上影响产品料的品质。

    1.皮带输送机撒料原因

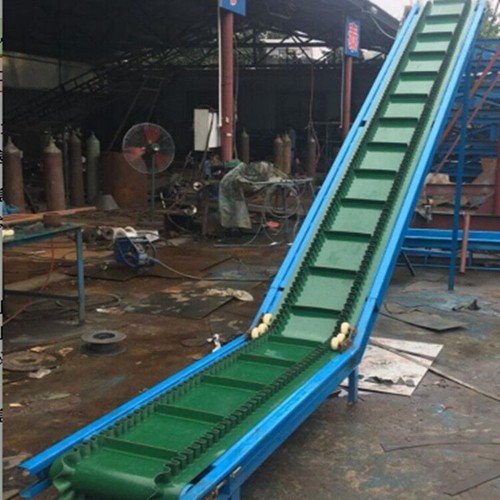

    皮带运输机的提升角度一般不大于20度，当倾角大于20度时，大多数物料在皮带上的摩擦力过小，容易发生下滑现象。

    遇到特殊情况，有时会采用人字形皮带或大倾角皮带机。在搅拌楼站砂石配料系统中，皮带输送机在输送砂石过程时，撒料是共性的问题，原因也是多方面的。主要有以下几点：

    （1）转载点处的撒料

    即主要是在落料斗，导料槽等处。如皮带输送机严重过载，皮带输送机的导料槽挡料橡胶裙板损坏，导料槽处钢板设计时距皮带较远，橡胶裙板比较长，使物料冲出导料槽，造成撒料现象的发生。

    （2）跑偏时的撒料

    皮带跑偏时的撒料是因为皮带在运行时两个边缘高度发生了高度差，物料从低的一边撒出。

    （3）皮带凹段悬空时的撒料

    凹段皮带区间当凹段曲率半径较小时会使皮带产生悬空，此时皮带成槽情况发生变化，因为皮带已经离开了槽形托辊组，一般槽角变小，使部分物料撒出来。

    撒料问题的分析及解决措施

    对皮带运输机转载点的撒料。控制运输量、加强平时对运输机的维护和保养来。

    对皮带跑偏时出现的撒料。可以根据上述的皮带跑偏问题处理措施进行解决。

    对凹段皮带悬空时造成的撒料进行处理。机器设计时应该将凹段曲率半径增大。

    凸段曲率半径的大小对皮带输送机的物料运输也有影响。当槽角的数值大于40°时，在皮带运输机的其他部位也可能发生气功或者打折的现象，对这种问题的处理，应该要相应地减少槽角值的大小或者将过渡区间长度的间隔相应地加长，终使得皮带的槽角能慢慢地过渡，避免出现由于急剧地过渡引起打折或起拱的现象。另外，也可以增加皮带凸段的曲率半径来解决这类问题。

    引起皮带跑偏现象的原因

    安装过程中出现的皮带跑偏现象。主要有三个方面的原因，，皮带输送机的机架出现了倾斜，比如输送机的机架中心线偏离了正常的位置，机架的两边出现一边高一边低的倾斜现象等吗，这些都有可能会造成皮带跑偏的现象。第二，由于皮带输送机的输送带之间的接头不平直，因此使得皮带的两端的张力大小不一样，这种情况下，皮带一般会往张力比较大的方向倾斜，从而出现跑偏的现象。第三，皮带输送机的导料槽也有可能会引起跑偏现象，导料槽两边的橡胶板对皮带产生了不一样大小的压力，从而使得机器的皮带受到不一样大的阻力，后引起了跑偏现象。
